Sorgfältiger Abbau einer Pultdach-Unterstellhalle Stahlhalle [ L48 x B 20 x H 7 m ] Ref.-Nr. hbs801p

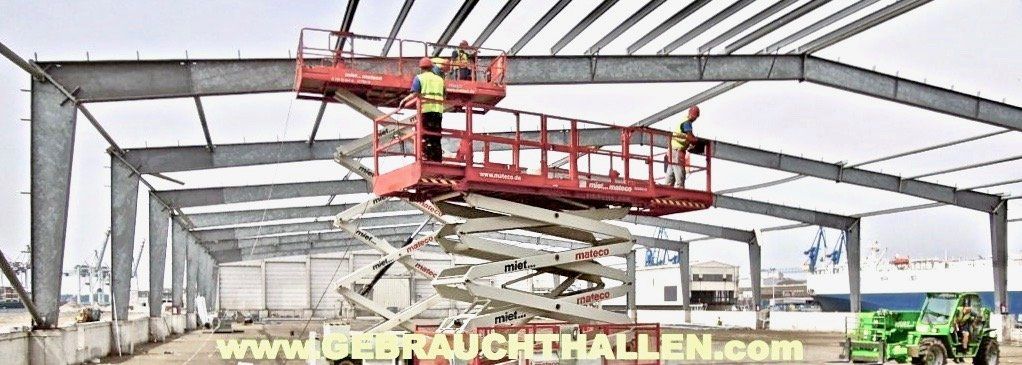

Fachgerechte Demontage einer Stahlhalle zur Wiederverwendung an einem anderen Standort

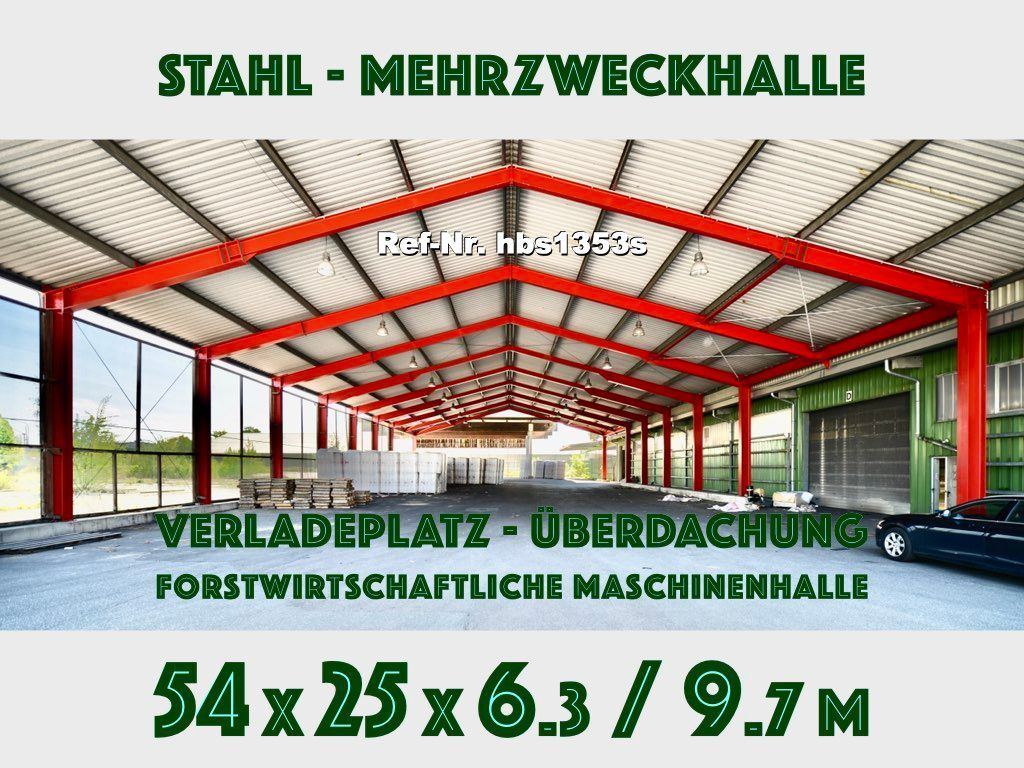

Diese Hallenkonstruktion könnte in ihrem zweiten Lebenszyklus für vielseitige Zwecke genutzt werden, z.B. als Fuhrparkhalle, land- oder forstwirtschaftliche Bergehalle, Geräte- oder Maschinenhalle, Lagerhalle, Offenstallung, offene Reithalle, Reitplatz-Überdachung, Sortier- und Recyclinghalle oder Wetterschutzhalle. ABMESSUNGEN gemäß Übersichtszeichnung, datiert 15.03.2010: Hallenbreite: ca. 25,00 m Außenkante Stahlrahmen; Hallen-Länge: ca. 54,17 m Mitte-Mitte Endrahmen; Längs-Raster: ca. 6,00 m x7 Regelabstand MM Stützen; ca. 12,00 m x1 in A, 8-9 und B, 8-9; Traufen-Höhe: ca. 6,35 m Traufkante ab OK FFB; First - Höhe: ca. 9,70 m OK Firstblech ab OK FFB; Dach-Neigung: ca. 15 Grad symmetrisches Satteldach; Schneelast: sk = 0.85 kN/m2, Schneelastzone 2*; Windlast: qb = 0.39 kN/m2, Windzone 2. BEMERKUNG: Um die Durchfahrt für Gabelstapler mit Langgut zu ermöglichen, wurden die Rahmenstützen in den "Achsen A, 8-9 und Achsen B, 8-9 sowie Achsen B, 3" durch drei Portalrahmen mit einer Breite von jeweils 12 Metern ersetzt. TRAGWERK: Die tragende Stahlkonstruktion der Überdachung besteht aus neun Stück frei gespannten Vollwand-Gebinden (Binderabstand 7x 6,00 m) und drei Stk. Portalrahmen (3x 12,00 m Felder) die aus Walzprofilen gefertigt, grundiert und in Farbe rot - RAL 3000 lackiert wurden. Die Längsaussteifung erfolgt durch Wandverbände und Dachverbände (in den Achsen A, 2-3 sowie in den Achsen A, 5-6 und in den Achsen B, 5-6). Zusätzlich erfolgt die Aussteifung der Dachebene durch Druckrohre und weitere Diagonalen in den Achsen A, 8-9 sowie in den Achsen B, 2-4 und B, 8-9 oberhalb der Portalrahmen. Dadurch wird eine noch höhere Stabilität und Belastbarkeit des Bauwerks erreicht. Die Rahmenstützen sind auf Einzelfundamente aufgeschraubt. Die Dachpfetten bestehen aus bandverzinkten und kaltgeformten Stahlleichtbau Z-Profilen. DACH: Das Dach besteht aus Trapezprofilblechplatten, die auf Stahlleichtbau-Dachpfetten befestigt sind. Die Trapezprofilblechdeckung besteht aus polyesterbeschichteten Stahlblechplatten (Farbe lichtgrau - RAL 7035) mit einer Antikondensat- Vliesunterseitenbeschichtung. Die Dachpfetten bestehen aus bandverzinkten kaltgeformten Z-Profilen. WAND: Die Wandverkleidung besteht lediglich aus einem Windschutznetz auf der langen Wetterseite in Achse A, 1-8, ansonsten ist keine weitere Wandverkleidung vorhanden. TRANSPORTVOLUMEN: Die Hallenkonstruktion wurde ursprünglich als Stahlbausatz geliefert und kann wieder in ihre Einzelkomponenten demontiert werden, um auf (etwa 3 bis 4) Sattelzügen transportiert zu werden. Die längsten Teile sind vermutlich die Portalrahmen-Traversen sowie die Dachpfetten. Weitere Informationen auf schriftliche Anfrage mit vollständigen Kontakt-/ Firmendaten.
Die Halle kann als Unterstellplatz für Boote, Wohnmobile oder andere Freizeitfahrzeuge dienen. Je nach Bedarf kann die Halle auch für andere Zwecke genutzt werden, wie beispielsweise als Werkstatt oder Lagerplatz für Handwerker oder als Atelier für Künstler.
ZUKÜNFTIGE NUTZUNGSMÖGLICHKEITEN: in deren zweitem Lebenszyklus könnte diese Hallenkonstruktion Beispielsweise zur Errichtung einer Bergehalle, Bewegungshalle für Pferde, Geräte-/ Maschinenhalle, Lagerhalle u.v.a.m. dienen. ANNÄHERNDE ABMESSUNGEN: Hallen- Länge: 35,23 m Innenkante Wand; Stützenraster: 5,00 m Rahmenabstand; Hallen- Breite: 20,43 m Innenkante Wand; Traufen- Höhe: 4,00 m; First - Höhe: 7,40 m; TRAGWERK: die Primärkonstruktion besteht aus 8 Stück grundierten/ lackierten geschraubten Stahlprofil-Rahmen IPE 300 (300x150x10mm), Giebelwand-Pendelstützen HEA 140 (140x135x10mm) und einer Sekundärkonstruktion aus bandverzinkten Leichtbau C-Profilen (140x90x3mm) zur Aufnahme der Dach- und Wandverkleidung. WINDVERBÄNDE: die Windverbände im Dach und in den Seitenwänden best. aus kreuzförmig angeordneten Rundstäben mit aufgerolltem/ gewalztem Gewinde. DACH-EINDECKUNG: die Zeltplane ist beschädigt und muss ersetzt werden. WAND-BEPLANKUNG: die Wandbleche können durch Paneele ersetzt werden. DOKUMENTATION: bisher konnten keine Unterlagen gefunden werden. STANDORT: Hessen, Deutschland. Besichtigung nach Vereinbarung. VERFÜGBARKEIT: Die Halle kann nach Absprache auch kurzfristig abgebaut werden.
Rundum offene Abstell-/ Unterstell- Halle mit der Dachfläche von rund 1050 m2, welche kurzfristig demontiert werden soll.
Diese Autohaushalle wird demnächst schonend demontiert um andernorts wieder aufgebaut zu werden.

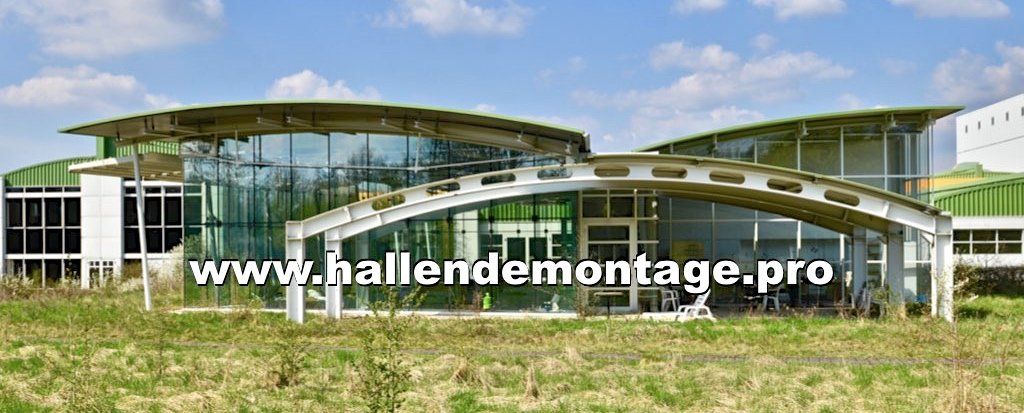

Sorgfältiger Abbau einer verglasten Werkskantine, zwecks späterem Wiederaufbau und Weiternutzung als Bistro/ Restaurant.
